При стыковой сварке короткого отрезка ПНД трубы или фитинга сначала нужно решить задачу фиксации: деталь должна надёжно удерживаться в оснастке и сохранять соосность с ответной трубой. Если длины для штатного зажима недостаточно, возможность сварки проверяют с учётом конструкции аппарата и подходящего приспособления.

В официальном FAQ WELPING показан один из вариантов — стальная зажимная пластина с винтовыми фиксаторами. Она предназначена для удержания и выравнивания коротких труб и фитингов при стыковой сварке. Разберём, какие данные нужны для подбора такого решения и что проверить до начала работы.

Почему короткую деталь сложнее закрепить

Рабочий диапазон аппарата по диаметру ещё не отвечает на вопрос, удастся ли установить конкретную короткую деталь. Помимо диаметра необходимо оценить её длину, форму, доступный участок для зажима и положение торца в центраторе.

Задача оснастки — удерживать деталь в нужном положении во время предусмотренных операций. Возможность просто разместить фитинг между зажимами не подтверждает, что он будет надёжно закреплён и доступен для торцевания и нагрева.

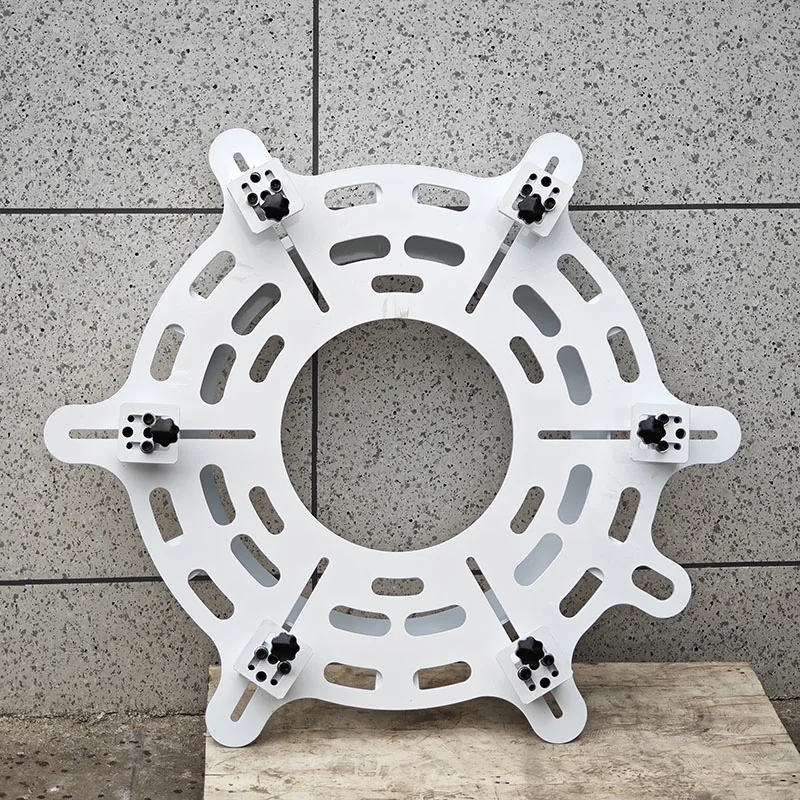

Зажимная пластина для коротких труб и фитингов

В показанном производителем решении используются стальная пластина и винтовая фиксация. По описанию WELPING, приспособление помогает удерживать короткую деталь и выравнивать её при сварке, ограничивая нежелательное смещение.

Такую оснастку нужно подбирать под конкретную задачу. Изображение в FAQ не задаёт диапазон диаметров, минимальную длину детали, присоединительные размеры или список совместимых аппаратов. Эти параметры необходимо уточнить до заказа.

Зажимную пластину следует рассматривать как инструмент фиксации. Её применение не заменяет проверку свариваемости деталей и соблюдение технологических параметров соединения.

Какие данные передать для подбора оснастки

Чтобы оценить возможность сварки, подготовьте размеры детали и сведения об аппарате. Для нестандартной геометрии приложите чертёж или фотографии с размерами.

Данные Что указать
Аппарат Точная модель и версия центратора, имеющиеся зажимы и вкладыши.
Деталь Тип фитинга или отрезка трубы, наружный диаметр, общая длина и длина участка для фиксации.
Материал и стенка Маркировка материала, SDR или толщина стенки обеих соединяемых деталей.
Геометрия Чертёж, расположение выступов и буртов, расстояния от торца до элементов, мешающих зажиму.
Ответная труба Размеры и условия её размещения при сварке.
Условия работы Площадка или мастерская, доступное пространство, требования к соединению.

Если вы используете аппарат WELPING WP160A Pro, укажите эту модель в запросе на подбор. Наличие модели в каталоге не означает автоматически, что показанная пластина подходит к её центратору: совместимость приспособления проверяется отдельно.

Что проверить перед сваркой короткой детали

После подбора оснастки оцените установку по руководствам аппарата и приспособления. До сварки необходимо получить ответы на следующие вопросы:

  • Предусмотрено ли выбранное приспособление для данной детали и аппарата?
  • Надёжно ли фиксируется деталь без проскальзывания?
  • Можно ли выставить её соосно с ответной трубой?
  • Доступны ли торцы для штатного торцевания и нагрева?
  • Не мешает ли оснастка перемещению узлов и извлечению нагревателя?
  • Определены ли параметры сварки для соединяемых деталей?

Не компенсируйте недостаточную длину детали случайными подкладками или изменением схемы крепления без подтверждённого решения. Если надёжность фиксации или доступ к торцу вызывают сомнения, сначала уточните допустимую установку у поставщика оборудования.

Общую подготовку машины можно организовать по чек-листу проверки аппарата стыковой сварки перед запуском. Проверку нестандартной оснастки выполняют дополнительно.

Минимальная длина: почему нельзя назвать одно значение

Универсальную минимальную длину короткого отрезка для всех аппаратов и фитингов назначить нельзя. Возможность установки зависит от геометрии детали, размеров зажимов, положения торца и конструкции вспомогательной оснастки.

В исходном FAQ WELPING минимальная длина не указана. Поэтому для конкретного заказа следует согласовать допустимые размеры детали и способ её крепления, а не ориентироваться только на обозначение диаметра аппарата.

Частые вопросы

Можно ли сварить короткий фитинг на обычном аппарате стыковой сварки?

Это зависит от возможности надёжно закрепить его и выполнить все предусмотренные операции. В некоторых задачах требуется дополнительное приспособление. Решение проверяют для конкретной детали и аппарата.

Подходит ли пластина с фотографии ко всем моделям WELPING?

Официальный FAQ не содержит такой информации. Совместимость, размеры крепления и рабочий диапазон нужно уточнять отдельно.

Входит ли приспособление в стандартную комплектацию аппарата?

В исходном материале это не указано. Наличие оснастки в поставке проверяют по комплектации выбранной модели и условиям заказа.

Для подбора оборудования и оснастки передайте модель аппарата, размеры обеих деталей и чертёж короткого фитинга. Это позволит предметно проверить способ фиксации и возможность выполнения сварочного цикла.
