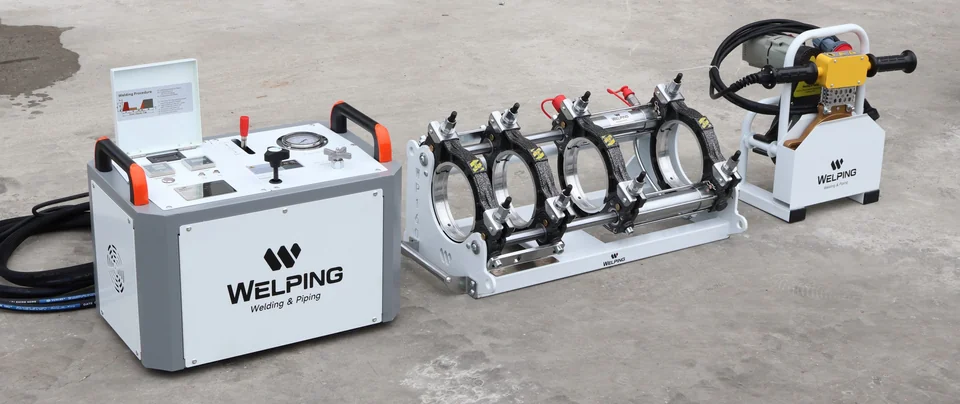

Центратор движется рывками: воздух в гидросистеме и порядок проверки
Если подвижная часть центратора аппарата стыковой сварки ПНД труб перемещается рывками, сначала остановите работу и определите условия появления симптома. Воздух в гидросистеме — одна из возможных причин, но по характеру движения нельзя сразу исключить сопротивление труб, проблемы соединений или неисправность оборудования.
WELPING рассматривает неравномерное движение вперёд и назад как повод проверить гидросистему на наличие воздуха. Порядок удаления воздуха необходимо согласовать с руководством конкретного аппарата: устройство гидростанций и назначение органов управления могут различаться.
Почему воздух может вызывать рывки
Гидравлический привод передаёт усилие через рабочую жидкость. Воздух сжимается значительно сильнее жидкости, поэтому его присутствие может сопровождаться задержкой реакции и неравномерным перемещением каретки. Однако эти признаки не подтверждают причину без проверки.
Полезно отметить, когда появились рывки: после подключения шлангов, обслуживания или при изменении расположения труб. Это данные для диагностики, а не доказательство попадания воздуха.
Что проверить до удаления воздуха
| Проверка | Что установить |
|---|---|
| Условия движения труб | Не препятствуют ли перемещению грунт, опоры или окружающие предметы |
| Гидравлические шланги | Нет ли перегибов, повреждений и следов масла |
| Быстроразъёмные соединения | Подключены ли они полностью и по схеме аппарата |
| Уровень рабочей жидкости | Соответствует ли он требованиям руководства при предусмотренном состоянии машины |
| Управление гидростанцией | Соответствуют ли положения органов управления выполняемой операции |
Осмотр и проверку соединений выполняют после безопасной остановки. Перед отсоединением гидролиний снимите остаточное давление и отключите оборудование в порядке, указанном изготовителем. Не ищите утечку рукой, не разъединяйте и не подтягивайте соединения под давлением.
При проверке опор не ослабляйте зажимы и не перемещайте трубы так, чтобы они могли упасть или самопроизвольно сдвинуться. Подготовка установки должна соответствовать руководству аппарата.
Как подходить к удалению воздуха из гидросистемы
В демонстрационном материале WELPING используются повторные перемещения подвижной части центратора вперёд и назад при определённом положении клапана и крышки бака. Переносить эту демонстрацию на любую гидростанцию как универсальную инструкцию нельзя.
- Определите модель и исполнение гидростанции по шильдику.
- Найдите предусмотренную изготовителем процедуру удаления воздуха. Если её нет в доступном руководстве, запросите у поставщика.
- Сверьте условия подготовки, подключение гидролиний, положения клапанов и порядок обращения с крышкой бака.
- Выполняйте только предусмотренные процедурой движения, при свободной и контролируемой зоне перемещения. Не проводите диагностику во время сварки ответственного соединения.
- После процедуры проверьте плавность движения и отсутствие утечек штатным способом.
Не ослабляйте штуцеры для «стравливания», не назначайте собственное число циклов и не удерживайте привод в крайнем положении без требования руководства. Открывать бак следует только тогда и так, как предусмотрено для конкретной машины, с защитой рабочей жидкости от загрязнения.
Когда нужна диагностика в сервисе
- Рывки сохраняются после предусмотренной проверки и процедуры удаления воздуха.
- Появились утечки, повреждения шлангов или необычный шум.
- Каретка движется неожиданно либо не реагирует предсказуемо на управление.
- Одновременно нарушено удержание давления.
Повторение процедуры без установленной причины не заменяет диагностику. Нельзя компенсировать рывки произвольным повышением давления: настройку определяют по технологической карте и характеристикам аппарата.
Если машина также теряет набранное давление, используйте отдельный материал: что проверить при нарушении удержания давления. Для настройки режима — расчёт давления и времени стыковой сварки.
Что сообщить поставщику
Подготовьте модель и серийный номер аппарата, фотографии панели и гидравлических соединений, описание условий движения труб. Укажите, в каком направлении возникают рывки, когда они появились, какие работы проводились перед этим и есть ли утечки или изменение показаний манометра. Короткое видео полезно, если его можно записать без повторения опасного режима.
Обратиться за консультацией можно через контакты поставщика WELPING. При подборе гидравлического аппарата стыковой сварки уточняйте наличие руководства и порядок обслуживания конкретного исполнения.
Частые вопросы
Рывки всегда означают воздух в шлангах?
Нет. Воздух — возможная причина. До выводов проверяют условия перемещения, соединения и эксплуатационные показатели по руководству.
Можно ли продолжать сварку, если каретка движется неравномерно?
Если движение не позволяет выполнять технологический цикл управляемо, работу останавливают и устраняют причину. Нарушение режима уже выполненного стыка фиксируют для оценки качества.
Можно ли удалить воздух, приоткрыв гидравлическое соединение?
Эта статья не предусматривает такую операцию. Используйте процедуру изготовителя; отсоединение гидролиний под давлением недопустимо.
